产品介绍

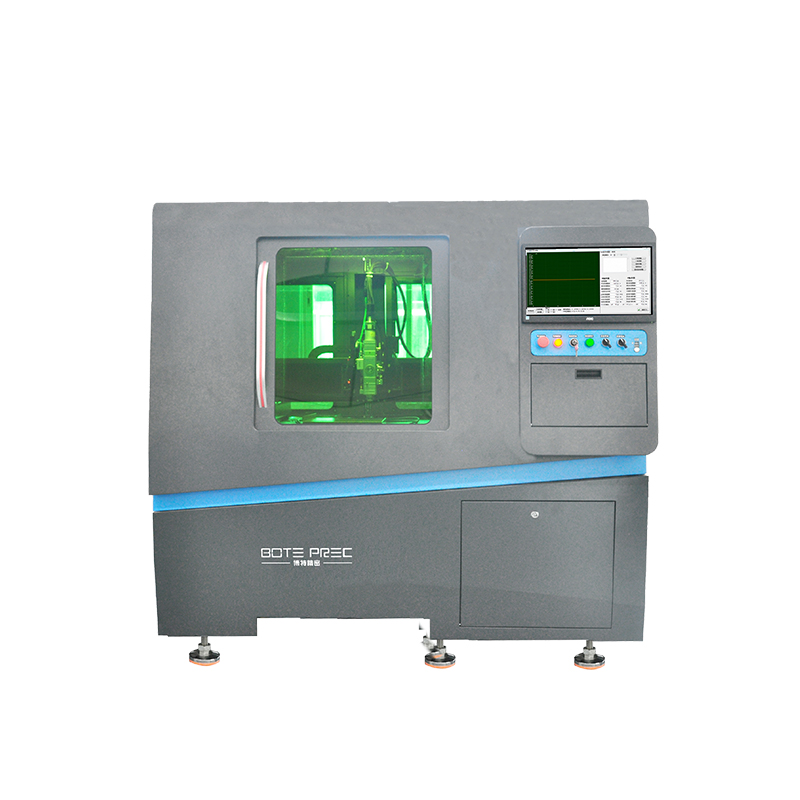

铝基板激光切割机 BT-LC-1360 专为高精度金属基覆铜板（MCPCB）加工而设计，其核心技术充分适配铝基板的特殊复合结构。铝基板作为现代电子散热领域的核心材料，由三明治式分层构成：上层为导电铜箔蚀刻形成的电路层，中层为高绝缘性陶瓷填充环氧树脂层，底层则是6061/5052系列铝合金构成的散热基板。这种独特结构使得材料同时具备优异的电气性能和热管理能力——铝合金层的热导率高达200W/(m·K)，能快速将LED芯片等大功率器件产生的热量传导至散热器，较传统FR-4板材散热效率提升8-10倍。

BT-LC-1360采用光纤激光源与精密运动控制系统，有效解决铝基板切割中的三大技术难点：首先，通过脉冲频率调节（20-80kHz）避免铜层与铝层因热导率差异产生的分层问题；其次，配备氮气辅助切割系统防止铝材表面氧化；最后，采用视觉定位系统实现±0.02mm的定位精度，满足LED支架等精密元件的加工需求。设备特别强化了边缘处理能力，切割面粗糙度可控制在Ra1.6μm以内，显著减少后续去毛刺工序。

在汽车电子领域，该设备加工的铝基板散热模块能承受-40℃至150℃的工作温度范围，导热系数稳定在2.2W/(m·K)以上，确保ECU控制单元在极端环境下的可靠性。其配备的智能排版系统可实现材料利用率最大化，配合600W激光功率输出，使1.5mm厚铝基板的切割速度达到12m/min，较传统CO?激光设备效率提升35%。整机通过IP54防护认证，特别适应电子制造业无尘车间环境，为5G基站、新能源车载充电机等高端应用提供精密加工解决方案。

铝基板定义：铝基板即金属基覆铜板（MCPCB），由绝缘层、铜层、铝基层构成。铝基层提供机械支撑，绝缘层隔绝电导，铜层实现电路连接。

结构特性：高导热性源于铝基层，散热性能优异，能快速传导热量。机械强度高，可承受高功率电子器件工作时的应力。

应用领域：广泛应用于LED照明，为灯具提供散热与电路支撑。在汽车电子领域，用于散热模块制造，保障电子元件稳定运行。

非接触式加工：激光切割无需刀具接触工件，避免机械磨损，精度可达±0.1mm。无接触加工减少对工件的机械应力，适合精密加工。

热影响区小：切缝宽度仅0.1- 0.3mm，热影响区小，减少材料热损伤。精细切缝提升加工精度，降低后续处理难度。

适用激光类型：光纤激光效率高、功率大，适用于多种材料切割。激光在特定场景如薄板切割中表现优异，各有优势。

设备功能特点

1、热影响区域小

采用激光器使用寿命在10万小时，性能稳定，光束质量高。切缝宽度仅0.1- 0.3mm，热影响区小，减少材料热损伤。精细切缝提升加工精度，降低后续处理难度。

2、大理石工作平台，配合直线电机，精度可以控制在<±0.01mm

3、高精密视觉切割软件

采用高精密视觉切割软件，视觉自动识别对位，软件自动补偿。

4、非接触切割

切口平滑、无毛刺、无挤压形变。

5、对接自动化

可前后对接自动化，

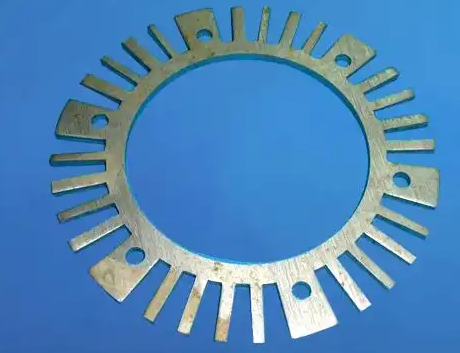

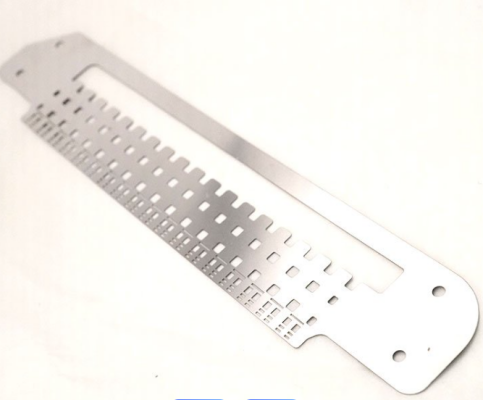

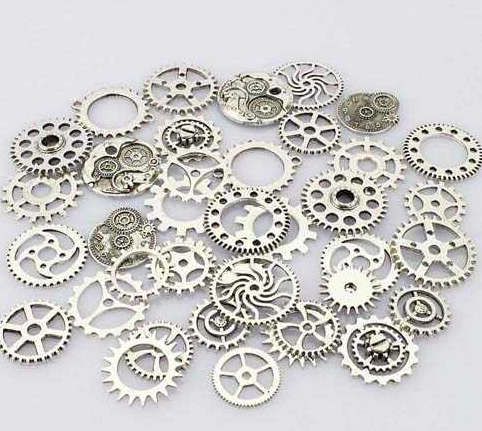

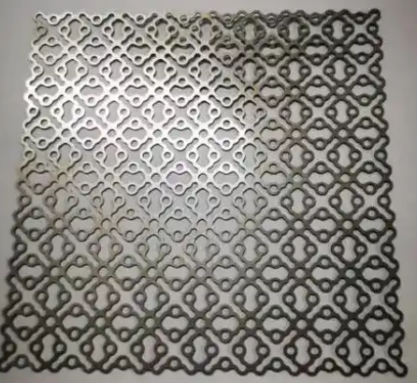

行业应用

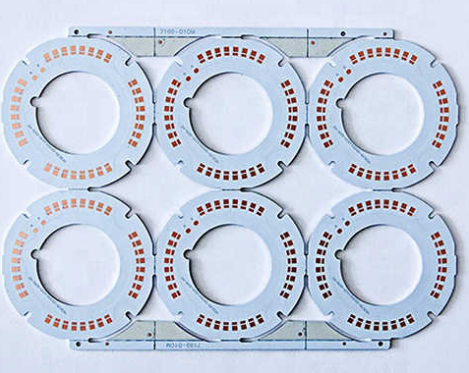

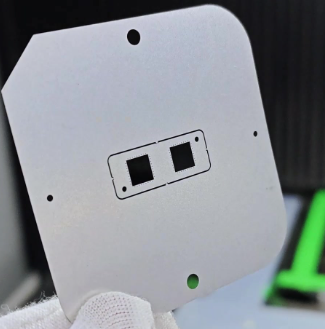

LED行业、铝基板行业、五金器件、精密零配件。

产品参数

S/N	性能指标	参数
1	机器名称	铝基板激光切割机 BT-LC-1360
2	激光功率	选配
3	切割精度	≤±0.01mm
4	平台结构	大理石+直线电机
5	平台加工幅面	L1300*W600mm
6	相机定位精度	±3μm
7	CCD分辨率	500万像素
8	X/Y分辨率	0.1μm
9	X轴行程	1300mm
10	Y轴行程	600mm
11	Z轴行程	150mm
12	XY最大加速度	1.5G
13	X、Y单轴最高速度	1000mm/s
14	在线线体高度	900±30 mm
15	在线工作模式	两段式轨道传送料，自动调整宽度
16	在线方向模式	可选
17	工业吸尘系统	标配
18	切割系统	BOCHU
19	主设备电源额定电压	220V/50Hz
20	高压气源(干燥过滤空气或氮气)	1.2MPa-1.5MPa
21	设备外形尺寸	L2400W1500H1800 mm
22	吸尘器尺寸8	5501102570mm
23	总重量	2吨
24	总功率	10kW/h(含吸尘器)
25	工作环境	温度25℃±2℃;湿度≤60%
