激光打标机视觉定位不准怎么调(激光打标机视觉定位加装多少钱)

来源：XK星空体育精密发布时间：2025-07-20 09:56:32

激光打标机以其高速、高精度和非接触式加工优势，广泛应用于电子、五金、芯片、汽车、医疗等领域。而为了满足更高精度、更复杂工件形状的打标需求，越来越多厂家引入视觉定位系统，通过摄像头与图像识别技术辅助精准打标。但不少用户在使用过程中却遇到视觉定位不准的问题：打标偏位、重复定位不一致、图像识别不稳定等，严重影响加工效率和良品率。

那么，激光打标机视觉定位不准该如何调试？本文将从常见问题原因分析、调整方法、注意事项等方面为您详细解读，并带来3个视觉定位激光打标机常见FAQ解答，帮助您快速解决问题。


一、视觉定位不准的常见原因分析

造成激光打标机视觉定位误差的因素，主要集中在以下几个方面：

1. 摄像头安装不合理

如果摄像头角度未校正，或者安装位置与打标头偏差较大，会导致拍摄图像与实际打标区域对不上，从而产生偏移。

2. 图像识别算法参数未调整

视觉系统通常需要进行模板匹配、边缘识别、形状识别等操作。如果参数设置过于宽泛或太严苛，会影响图像识别准确性，尤其在不同材料、不同光照条件下更明显。

3. 标定操作未完成或错误

视觉系统初始使用时需要进行相机标定与打标区域标定。如果没有准确完成标定步骤，软件所识别的位置将无法正确映射至激光打标坐标。

4. 工件固定不牢或位置变化

即便视觉系统本身没问题，如果工件放置偏差大、夹具松动，也会导致视觉识别到的图像与实际打标点不一致，尤其在批量自动化作业中更为常见。

5. 机器震动或环境干扰

外部震动、电磁干扰、摄像头信号不稳定，也可能导致识别图像出现波动，从而造成打标误差。

二、视觉定位误差的调整方法

针对上述问题，可以从以下几个步骤入手进行调试：

1. 检查摄像头安装角度与位置

* 确保摄像头垂直于打标面；
* 摄像头与激光头之间的相对距离与偏差需根据厂家提供的标准模板进行校对；
* 拧紧支架，确保固定牢固不晃动。

2. 重新标定视觉系统

大部分视觉系统提供标定功能，步骤包括：

* 打标平台标定：让软件知道“图像坐标”与“打标坐标”之间的对应关系；
* 工件模板设置：重新拍摄标准工件模板图像，设置匹配区域；
* 位置误差矫正：软件中设置XY轴偏移微调、旋转角度校准，确保目标位置精准落点。

3. 优化图像识别参数

* 增加图像对比度（可通过打光或背景优化）；
* 调整匹配容差值，设定适当的匹配度阈值；
* 启用边缘增强、轮廓识别等功能以提升识别稳定性。

4. 更换或加装辅助光源

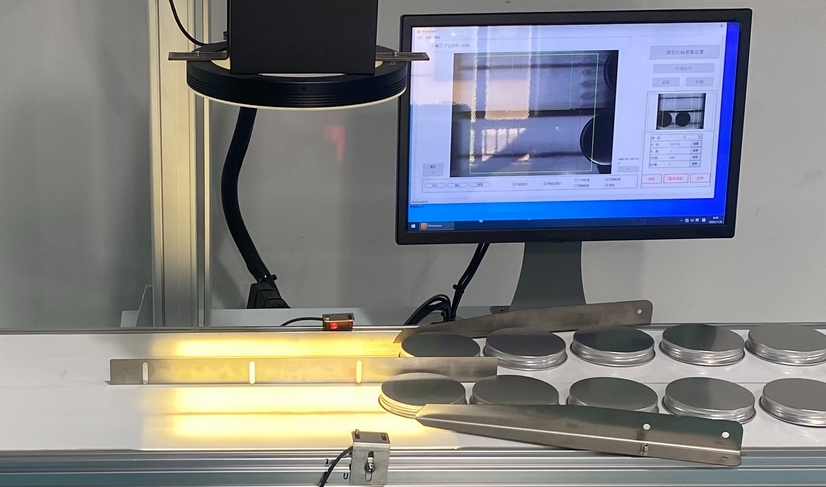

若环境光不稳定，可加装环形LED光源或同轴光源，形成稳定、无阴影的视觉效果，减少系统误判。

5. 检查打标软件与PLC协同设置

* 确保视觉系统与打标机控制系统的通信稳定；
* 打标动作延迟时间、触发顺序需同步准确；
* 若使用机器人或流水线输送，还需配置实时坐标跟踪。

三、日常维护与操作建议

1. 定期清洁摄像头镜头，防止灰尘或油污影响图像；
2. 每次更换夹具或产品型号后都应重新标定模板；
3. 若发现图像识别稳定性下降，可重新训练模板或更新视觉算法；
4. 视觉定位系统推荐使用稳定电源并接地，避免信号干扰。

四、视觉激光打标机常见3个FAQ解答

FAQ 1：激光打标机视觉定位系统加装要多少钱？

视觉系统加装费用通常取决于以下几个因素：

* 硬件部分：工业相机（高像素相机价格更高）、镜头、光源、支架等；
* 软件部分：视觉识别系统软件、模板训练算法；
* 调试服务：厂家是否提供现场标定服务；

一般来说，加装一套中高端视觉定位系统的费用在 8,000元\~30,000元人民币之间，进口品牌可能更贵。不同厂家价格差异较大，建议优先考虑技术支持能力强、行业经验丰富的品牌（如海康、基恩士、XK星空体育精密等）。

FAQ 2：视觉激光打标机位置老是不稳定怎么办？

若视觉定位系统出现打标位置漂移，建议检查以下几点：

* 摄像头支架是否松动，需加固；
* 图像识别算法是否参数设置过宽，建议调小匹配误差；
* 工件夹具是否牢固，避免移动；
* 重新标定模板与坐标转换；
* 检查系统是否受到外部震动或干扰（如大型设备附近）；

通过逐项排查和优化设置，绝大多数位置不稳定问题都可以解决。

FAQ 3：视觉激光打标机的定位指示灯是什么光？

视觉定位系统一般会配备辅助光源和定位指示灯：

* 定位指示灯常见为红色激光光斑，通过十字线或圆点在打标区域显示当前定位中心；
* 部分高端系统还会配合LED环形灯提供补光，增强摄像头图像识别稳定性；
* 激光指示器仅为辅助定位用途，并不参与打标加工过程。

如果发现红光指示器偏移严重，也可以通过软件微调XY位置或更换光斑模块。

结语：

激光打标机加装视觉定位系统，极大提升了智能化与加工精度，但也带来了一定的调试与使用门槛。只要掌握好视觉系统的核心原理，结合日常维护与参数优化，即可充分发挥其在批量、高速、高精度打标中的优势。

如果您在调试中仍遇到无法解决的问题，建议及时联系厂家售后或选择像XK星空体育精密这样具备专业视觉定位解决方案的品牌提供技术支持。

附加内容：视觉定位系统误差排查图表

序号	误差类型	具体表现	常见原因	排查与解决方法
1	图像偏移	打标图案整体偏离原应打位置	相机安装倾斜、标定参数错误、工件未对准	调整相机姿态，重新标定系统，检查治具安装位置
2	图像缩放/比例错误	图像看起来变形、过大或过小	标定误差、光学畸变、相机镜头参数错误	校正镜头畸变，重新进行亚像素标定
3	打标图案旋转	图案偏转角度打上去	相机或工件角度倾斜、图像识别模板角度误差	增加旋转纠正算法，优化图像模板匹配
4	位置波动	同一工件批次定位位置不稳定	相机抖动、光源干扰、图像识别不稳定	加固相机支架，调整光源角度与亮度，优化识别算法
5	特征识别失败	识别不到图像目标或提示定位失败	图像特征不明显、工件材质反光、背景杂乱	更换角度补光、喷涂消光处理、使用更强鲁棒性模板
6	定位延迟或频繁失败	打标速度慢、时而失败	识别程序卡顿、数据传输延迟、电脑配置不足	升级处理器或工控机、优化视觉识别流程
7	多工位打标错位	多工位打标产品图案错位	工位切换不同步、视觉坐标与打标坐标转换不一致	校准多工位坐标系统、同步通信协议
8	打标位置和预览不一致	屏幕预览位置与实际打标位置差异明显	激光器打标延迟、Mark点识别错误	打标前进行一次空打测试并校正位置
9	激光红光指示不准确	指示灯显示位置与激光打标点不一致	红光指示镜头或反射镜位置偏移	重新对准红光指示系统，进行光路调校
10	图像模糊，边缘识别不清晰	图像模糊导致无法准确识别定位点	相机对焦不清晰、工件表面反光、光源漫反射严重	手动对焦调整镜头、更换偏振光源或调整打光方式
