塑料激光焊接机降低不良率的措施（内含解决方案）

来源：XK星空体育精密发布时间：2025-07-02 11:00:19

在现代制造业中，塑料件激光焊接技术凭借其非接触式、高精度、无耗材、无污染等优点，正逐步取代传统热板、超声波等焊接方式。然而，焊接过程中出现不良品的问题仍困扰着很多企业，导致返工率高、良率低、产能受限、品质难控。


本文将结合XK星空体育精密科技的热销机型——BT-PLW100-300A塑料激光焊接机，深入探讨降低不良率的有效措施，并推荐适配的设备参数，帮助企业在焊接效率和产品质量之间实现最优平衡。

一、不良率产生的常见原因

在塑料激光焊接过程中，不良率主要来源于以下几个方面：

1. 激光能量控制不稳定
2. 材料匹配度不高（透光层与吸光层搭配不佳）
3. 夹具设计不合理，压紧不均匀
4. 焊接轨迹偏移或重复精度不足
5. 焊接参数设置不当（速度、功率、频率、占空比等）
6. 生产环境因素（温度、尘埃干扰等）

要想系统性地降低不良率，必须在“设备选型 + 工艺优化 + 工程控制”这三方面下功夫。

二、设备选型是关键：推荐BT-PLW100-300A

市面上激光焊接设备品牌众多，但真正适合塑料精密焊接的设备并不多。XK星空体育精密BT-PLW100-300A塑料激光焊接机具备以下技术优势，为提升良率提供了强有力的基础保障。

▲ 设备核心参数推荐：

参数项目	说明
激光器类型	光纤半导体激光器
输出功率	可选100W / 200W / 300W
焊接方式	激光穿透焊
控制系统	自研高速运动控制平台
焊接平台精度	±0.02mm
聚焦点调节	支持自动Z轴对焦
控温系统	工业级风冷 / 水冷
适用材料	ABS、PP、PC、PE、TPU、PMMA等
焊接方式	同轴扫描、摆动扫描、直线扫描等
软件系统	可编程激光路径，多种图形导入（DXF、PLT）

核心优势解析：

* 高功率精准控制：BT-PLW100-300A激光器稳定性强，功率调节范围大，能适应各种塑料厚度和颜色匹配。
* 自适应扫描系统：独创的高速扫描头配合智能轨迹算法，焊接精度提升20%，重复性更高。
* 实时监控与闭环控制：支持在线温度、压力、位移监控，一旦偏差超标，自动停止。
* 模块化夹具系统：快速换型与自适应压合设计，避免压合不均导致焊接空焊或气泡。

三、降低不良率的五大核心措施

1. 精准调控激光功率与频率

解决方案：

* 通过设备的控制系统精确设定激光功率输出（例如设为120W，频率12KHz，占空比50%）。
* 针对透明度不同的材料组合，设定合适的穿透时间。
* 利用脉冲模式焊接时，设定合理的峰值功率与脉冲宽度，避免烧穿或虚焊。

案例数据：

> 某3C客户使用BT-PLW100-300A进行PC与ABS外壳焊接，调整功率从150W→110W，频率从20KHz→10KHz后，虚焊率从5.3%降至1.1%。

2. 合理设计焊接路径与焊缝重叠

解决方案：

* 使用摆动焊技术（S形、圆形或锯齿形轨迹）提升焊缝强度。
* 调整路径重叠率至**30-50%**之间，使焊缝更均匀连续。
* 使用平台自带的路径模拟功能，预设路径校准精准性。

建议参数：

* 焊接速度：12-25mm/s（视材料而定）
* 焊缝宽度：0.3-1.5mm可调
* 路径文件导入：DXF图纸+自动轨迹生成

3. 材料匹配与透光率控制

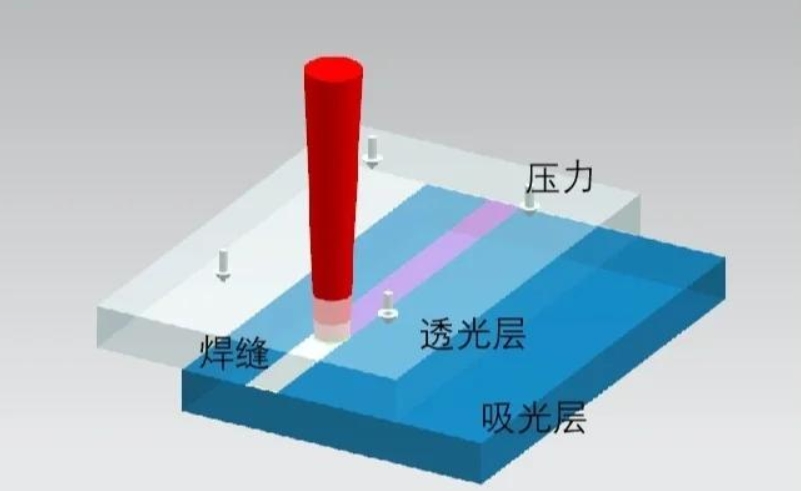

塑料激光焊接要求上层为透光塑料（如自然色PP、透明PC），下层为吸光塑料（加碳黑或染料）。

解决方案：

* 优选激光波长透过率＞50%的透明上层材料。
* 下层材料需加稳定吸光剂（如炭黑浓度0.3%-0.5%）。
* 在试产阶段对材料透光率进行光谱仪测试。

辅助推荐：

* 使用BT-PLW100-300A配置的“激光预检测模组”，可在线测试材料吸收效率。

4. 加强夹具精度与压合控制

夹具改善建议：

* 使用铝合金CNC一体加工夹具，避免热变形。
* 加装压电感应模块实时监测夹具压力变化。
* 保证压合力均匀分布，压紧力设定在30~80N范围内（根据产品面积调整）。

5. 建立生产过程数据监控机制

BT-PLW100-300A支持数据记录与焊接过程追溯，可对每一条焊缝进行编号记录，包括：

* 焊接功率
* 焊接时间
* 实际温度波动
* 设备报警记录

企业可利用这些数据进行不良溯源分析，提高品控效率。

四、结语与引导

塑料激光焊接作为精密制造的重要工艺手段，正不断被广泛应用于汽车、3C电子、医疗器械、家电、新能源等领域。选对一台性能稳定、精度高、支持智能控制的设备，是从源头提升良率的关键。

> 如果您正面临塑料焊接良率低、产能不足、品质不稳定的问题，建议优先考虑搭载智能监控、精准能量控制系统的BT-PLW100-300A塑料激光焊接机。
