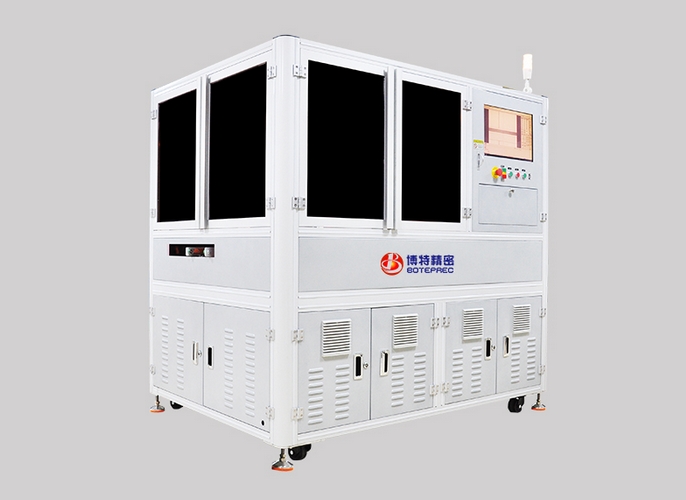

pcb在线镭雕机参数配置方案
在现代电子制造领域，PCB在线镭雕机（又称激光打标机）已经成为生产线上不可或缺的设备，广泛应用于电路板的二维码打标、序列号标识、追溯码打印等环节。相比传统的喷墨印刷或标签粘贴，激光打标具有标识清晰、不可擦除、环保无耗材等优势。为了实现高效率、高精度、低故障率的在线镭雕应用，合理的参数配置方案至关重要。
本文将围绕激光类型、光学系统、控制系统、机械平台、通讯接口及辅助功能等方面，提供一套实用的PCB在线镭雕机参数配置方案。
一、激光器配置（核心部件）
* 激光类型：选用紫外激光器（355nm）或绿光激光器（532nm），波长短，热影响小，更适合PCB等热敏材质，打标清晰不伤板。
* 激光功率：常规选择3W/5W/10W紫外激光器，其中：
* 3W适合小批量、多样化生产；
* 5W为中大型生产线通用款；
* 10W适合高速打标，适应更高产能。
* 脉冲频率：20-150kHz可调，推荐频率为40-80kHz，平衡速度与打标深度。
* 光斑直径：<20μm，确保打标二维码、字符线宽细腻，便于后续机器视觉识别。
二、扫描振镜系统
* 型号：高速数字式振镜系统；
* 扫描速度：推荐≥7000mm/s；
* 重复定位精度：±0.01mm；
* 镜头配置：F-Theta场镜，典型型号为F160/F254，覆盖打标面积可达100x100mm 或 200x200mm；
* 冷却方式：风冷或水冷，10W以上推荐水冷。
三、机械结构与平台
* 平台类型：一体式结构，具备流水线对接能力；
* XY平台重复精度：±0.02mm；
* Z轴调节范围：100mm（自动调焦可选）；
* 装夹方式：兼容夹持与真空吸附，支持不同尺寸PCB固定。
四、视觉识别系统（选配）
* 工业相机：200万-500万像素；
* 对位方式：MARK点自动定位、二维码读取并纠偏打标；
* 识别速度：<0.5秒，满足节拍要求；
* 照明系统：环形LED冷光源，保证图像清晰度。
五、控制系统与软件
* 控制平台：基于FPGA或嵌入式运动控制卡；
* 打标软件：支持EZCAD或定制打标软件，兼容MES系统对接；
* 支持数据格式：文本、二维码、条码、图片等；
* 功能扩展：支持动态数据导入、自动生成流水号、数据库调用。
六、通讯接口与自动化对接
* 通讯协议：支持RS232、Ethernet、TCP/IP、OPC UA、Modbus；
* 与产线对接方式：
* 上位机控制打标；
* 与贴片机、测试机数据同步；
* 与自动上下料装置联动；
* 远程监控功能：具备工控机或网关接口，可实现远程运维和设备状态采集。
七、辅助功能与安全配置
* 除烟除尘系统：搭配高效负压排烟设备，防止PCB表面碳化污染；
* 激光防护罩：全封闭设计，符合激光等级Class 1防护要求；
* 安全互锁装置：开门自动断激光，保证操作人员安全；
* 工作状态指示灯：红/绿/黄三色状态提示，便于车间管理。
八、推荐应用场景
* SMT贴片前PCB二维码唯一识别码标刻；
* 多层板、刚挠结合板自动打标追溯；
* 电源板、充电器主控板等中小尺寸批量打标；
* 支持5秒内完成一块板的打标任务，适配高速SMT生产线。
通过上述配置方案，PCB在线镭雕机可实现高精度、高速、自动化、一体化的打标任务，助力企业实现生产追溯信息化与质量精细化管理。根据产线节拍与PCB板材质差异，可进一步定制打标参数，以获得最佳的性价比和稳定性。
